AKER晶振,高性能石英晶體,CXAN-421晶振

頻率:12.000MHz~52.000MHz

尺寸:4.0*2.5*0.8mm

普通石英環保晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
訂購熱線:86-0755-27838351
QQ咨詢 點擊這里給我發消息

1

AKER晶振,高性能石英晶體,CXAN-421晶振.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振曲率半徑加工技術:石英無源晶振晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法.如:1、是指球面加工曲率半徑的工藝設計(a、球面的余弦磨量;b、球面的均勻磨量;c、球面加工曲率半徑的配合)2、在加工時球面測量標準的設計原則(曲率半徑公式的計算)

公司愿景-追求卓越,不斷創新,與客戶一同成長,成為客戶在頻率控制元件領域的最佳伙伴.1990 安碁科技股份有限公司成立,專業生產石英晶體諧振器.1999正式量產電壓控制振蕩器(VCXO).于臺中加工出口區建國路購置約941.37坪之廠房,以擴大產能.2000引進全自動化制程設備,正式生產SMD產品,通過ISO9002認證.轉投資安圣電子科技股份有限公司.2001通過2000年版ISO9001認證.2007投資成立美國子公司AKER Technology USA Corp..大陸深圳設立辦事處.2010增資美國子公司拓展業務.投資設立安碁科技(深圳)有限公司.為拓展業務,購置總面積1557.06平方公尺(約470坪)廠房.2009與逢甲大學產學合作進行超小型石英振動子研發.2012增購機器設備擴充產能.2013 10月成立上海分公司.2017安碁榮獲2017上海智能交通展優秀產品獎.參與經濟部加工出口區管理處所提出加工出口區形塑新風貌—公司草皮綠化工程,為環保盡一份心力.

2

AKER晶振

單位

CXAN-421晶振

石英晶振基本條件

標準頻率

f_nom

12.000MHz~52.000MHz

標準頻率

儲存溫度

T_stg

-55℃~+125

裸存

工作溫度

T_use

-10℃~+70℃

-40℃~+125℃

-55℃~+125℃

標準溫度

激勵功率

DL

1.0μW Max.

推薦:10μW

頻率公差

f_— l

±10ppm~±50ppm

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.sz-juxin.cn/

頻率溫度特征

f_tem

30 × 10-6,±50 × 10-6

超出標準的規格請聯系我們.

負載電容

CL

6pF~47pF

不同負載要求,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

頻率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

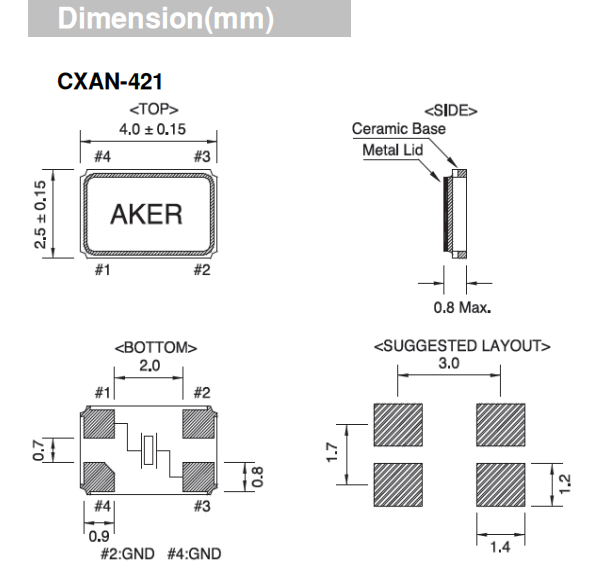

CXAN-421

4

熱影響

重復的溫度巨大變化可能會降低受損害的石英SMD晶振產品特性,并導致塑料封裝里的線路擊穿.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存數碼電子晶振時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度:

溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容).

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.

5
