頻率:13.5MHZ~167MHz
尺寸:2.5*2.0mm

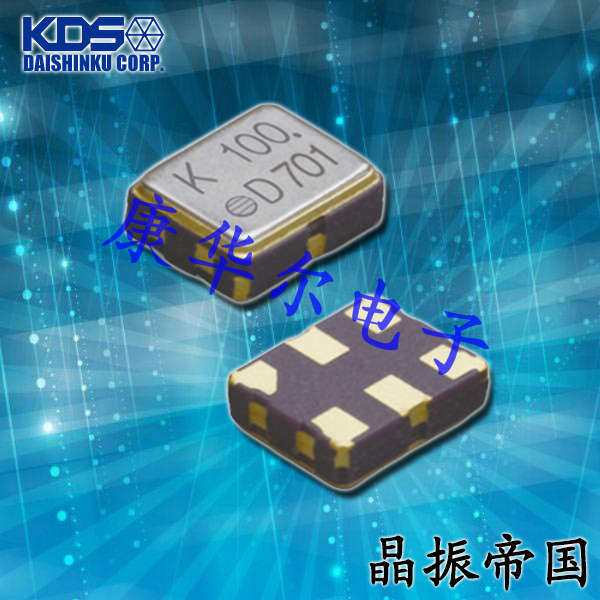

KDS晶振,DSO223SD晶振,2520mm貼片晶振
日本株式會社大真空晶振總公司設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.
大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念”依賴”于”可靠的人”“可靠的產品”和”可靠的公司”.作為全球石英晶振制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO),恒溫晶體振蕩器(OCXO),陶瓷諧振器等晶體器件對全球環境友好.
日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶振,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國,英國,德國,到中國,新加坡,泰國和其他亞洲國家.以”依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.
日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.
日本大真空株式會社KDS晶振品牌實力見證未來,KDS晶振集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控晶體振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.

KDS晶振,DSO223SD晶振,2520mm貼片晶振
日本大真空株式會社KDS晶振遵守法規和監管要求,從事環保產品的開發,進口環保晶振.
環境政策,在其業務活動的所有領域,從開發,生產和銷售的壓電石英晶體元器件,壓電石英晶體,有源晶體,壓電陶瓷諧振器,大真空集團業務政策促進普遍信任的環境管理活動.
日本大真空株式會社KDS晶振將:
通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.
有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.
通過開展節能活動和減少二氧化碳排放防止全球變暖.
避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.
遵守有關環境保護的法律,標準,協議和任何公司承諾的其他要求.
根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的環保意識.確保公眾環境保護活動的信息公開.
KDS晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.
過去KDS晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.
KDS晶振集團將:不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.
KDS晶振集團將確保其產品及相關設施滿足甚至超出國家的,州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?;顒? 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
KDS集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境,健康和安全意識的活動,提高公眾對普遍的環境,健康和安全問題的注意.
KDS晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.
消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
公司的各項能源,資源消耗指標和排放指標達到國內領先,國際先進水平.
KDS晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.

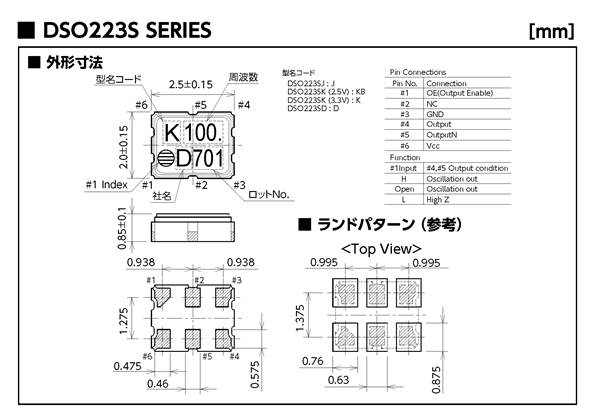

| 型名 | 記號 | DSO223SD |
|---|---|---|
| 出力仕様 | - | HCSL |
| 出力周波數範囲 | fo | 13.5~167MHz |
| 電源電圧 | VCC | +2.5V±0.125V/+3.3V±0.165V |
|
周波數許容偏差 (常溫偏差含む) |
f_tol | ±50×10-6 max., ±100×10-6 max. |
| 保存溫度範囲 | T_stg | -40~+85℃ |
| 動作溫度範囲 | T_use | -10~+70℃ ,-40~+85℃ |
| 消費電流 | ICC | 30mA max. |
| スタンバイ時電流(#1ピン"L") | I_std | 10μA max. |
| 出力負荷 | Load-R | 50Ω |
| 波形シンメトリ | SYM | 45~55% [at outputs cross point] |
| 0レベル電圧 | VOL | -0.15~0.15V |
| 1レベル電圧 | VOH | 0.58~0.85V |
| 立上り時間 立下り時間 | tr, tf | 0.5ns max. [0.175~0.525V Level] |
| 差動出力電圧 | ⊿VOD1, VOD2 | - |
| 差動出力誤差 | ⊿VOD | - |
| オフセット電圧 | VOS | - |
| オフセット誤差 | ⊿VOS | - |
| クロス點電圧 | Vcr | 250~550mV |
| OE端子0レベル入力電圧 | VIL | VCC×0.3 max. |
| OE端子1レベル入力電圧 | VIH | VCC×0.7 min. |
| 出力ディスエーブル時間 | tPLZ | 200ns |
| 出力イネーブル時間 | tPZL | 2ms |
| ピリオド ジッタ(1) | tRMS | 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦212.5MHz) (σ) |
| tp-p | 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦212.5MHz) (Peak to peak) | |
| トータル ジッタ?。?) | tTL | 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
| 位相ジッタ | tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz] |
| 梱包単位(3) | - | 2000pcs./reel(φ180) |
