日本株式會社大真空KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”.作為全球石英器件制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等晶體器件對全球環境友好.

日本株式會社大真空KDS晶振發展史：

1959年在在神戶市成立加工電子零件和石英晶體,進口晶振,愛普生晶體,KDS晶振,石英水晶振蕩子.

1963公司變更為合股公司組織.

1965開始大規模生產石英晶體諧振器,32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等部件.

1970年日本株式會社大真空KDS晶振在東京辦事處開業.

1973年開設kurodasho廠（現在的西脅工廠）生產晶體管.

1974年開設川廠（現在的涼廠）是目前人造石英晶體,（SPXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等生產規模最大的.

1976年開設宮崎廠（目前九州大真空公司）為音叉型石英晶體諧振器生產,在加古川市完成新總部.

1977年成立和諧電子公司建立大真空（美國）有限公司開始向美國市場供應晶體諧振器.

1980年開設鳥取工廠（目前鳥取生產部）對石英晶體諧振器生產增加.同年開始生產石英晶體濾波器和晶振時鐘.

1981年建立大真空（香港）公司開始提供音叉型石英晶體諧振器,晶體振蕩器,有源晶振的香港和中國市場.

1983年大阪證券交易所二期上市.

1984年獨立完成中心實驗室,開設德島工廠（目前德島生產部）作為人造石英晶體的穩定的生產基地,部分設備和石英諧振器,開始大規模生產光學低通濾波器.

1985年打開德島第二廠開始生產陶瓷產品,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振,陶瓷霧化片打開配送中心在加古川市.

1987名古屋辦事處開業.開始的溫度補償晶體振蕩器（TCXO晶振）生產和電壓控制晶體振蕩器（VCXO晶振）.

1988建立大真空（新加坡）有限公司加強在東盟地區銷售.

1989更改公司名稱大真空第三十周年.建立了PT.KDS印度尼西亞啟動海外生產晶體諧振器.

1990-1991大阪證券交易所第一節上市.建立大真空（德國）公司加強在歐洲的銷售.

1993建立了天津該公司開始音叉型石英晶體諧振器,石英水晶振蕩子,陶瓷振動子,32.768K,時鐘晶體,壓電石英晶體的海外生產.

1996日本株式會社大真空KDS晶振獲得ISO9001（國際標準化組織質量管理標準）.

1998（獲得QS9000質量標準/汽車質量保證管理體系.）

2000獲得ISO14001（環境管理體系由國際標準化組織）,獲得ISO / TS 16949（技術規范由國際標準化組織）.

2003擴大生產規模天津加工廠面積,成立上海銳致國際貿易有限公司加強在中國的銷售.以和諧電子公司為我公司的綜合子公司加強石英晶振,壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等器件業務.

2010日本株式會社大真空KDS晶振建立大真空（泰國）有限公司.

2012日本株式會社大真空KDS晶振擴大在加古川市中央實驗室的地板尺寸.

2013東京證券交易所第一節上市.

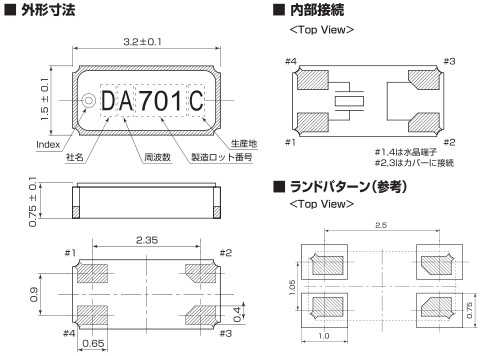

KDS晶振,32.768K貼片晶振,DST311S晶振,日本進口貼片晶振品牌【EPSON】日本愛普生【SEIKO】日本精工【KDS】日本大真空【CITIZEN】日本西鐵城【RIVER】日本大河【kyocera】日本京瓷32.768KHZ系列,在當今全球晶振市場說的上是質優價廉,產品本身外觀是多種化,體積有大有小,有二個腳SMD焊接模式,也有三個腳SMD焊接模式,一樣有四個腳焊接模式,還有時鐘模塊焊接模式,產品具有無源32.768KHZ,也有帶電壓模式的32.768KHZ晶體系列,產品應用范圍非常廣闊,比如多種電子消費類,手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域,因32.768KHZ晶體本身外觀款式多元化,所以適合多個產品應用.并且滿足歐盟ROHS環保要求,晶體本身有重量輕,體積小,超薄型等多種優勢,得到市場認可.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

在使用KDS晶振時應注意以下事項

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.KDS晶振,32.768K貼片晶振,DST311S晶振

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用32.768K音叉晶體,石英晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
