NDK有一款能夠同時輸出千赫茲和兆赫茲的石英晶體振蕩器,料號為NZ2016SK;因?yàn)樗瑫r(shí)輸出了兩種振蕩頻率,故又稱之為時鐘有源晶體,或是時鐘晶體振蕩器;這款晶振可用于低功耗低功耗藍牙,智能穿戴,手機,平板,以及具有微機時鐘源和時鐘功能模塊的設備上.

這是一種新穎的設計方式,或許大家在這之前都沒聽過(包括我自己),在看到這樣一款晶振的時候也是相當驚訝的,想想怎么會有這樣的石英晶振產品,真是前所未聞,拜讀相關規格書之后方才發現這樣設計的晶振產品的性能不是一般的強大.下面我們具體分析一下.

從料號可以看出,這款石英晶振產品是由NDK晶振公司(又名日本電波工業株式會社)推出發行的,且尺寸為2.0*1.6mm,這已經是相當小的尺寸了;除此之外,還具備如下特性:

①兩個頻率可同時輸出(32.768 kHz+MHz 輸出):這是它稱之為時鐘振蕩器的根本原因所在,因?yàn)?/span>32.768K晶振通常情況下又叫時鐘晶振,它的頻點可經過15次二次分頻之后得到一個精準時鐘信號,既然NZ2016SK同時具備KHz和MHz兩種輸出頻率,同時又是帶電壓有源晶振,所以稱之為時鐘振蕩器.

②可根據引腳模式選擇僅是KHz的輸出或KHz+MHz兩個頻率的同時輸出.
(32.768kHz常時發振,根據引腳模式可選擇和MHz一起的兩個頻率的同時輸出.)

③可實現超低消費電流(僅是32.768KHz的輸出時:Typ.0.8 uA)

④產品尺寸(2.0×1.6 mm, 高度0.7 mm)

⑤可對應寬的電源電壓(VCC=+1.6V to +3.7V)

⑥輸出規格(CMOS)

⑦采用了信賴性高的氣密陶瓷封裝

由以上性能可看出,這款采用陶瓷面六腳封裝的有源晶振的性能相當強大,它的低功耗,小體積的特性使得它在低功耗藍牙,手機,平板等小型電子設備上應用自如.再有就是它32.768K的輸出頻率讓其能夠給時鐘模塊提供時鐘信號,故能夠使用在具有微機時鐘源和時鐘功能模塊的設備之上.

當然,該石英晶振相比較于溫補晶振,差分晶振,壓控晶振等高級有源晶振來說性能還是有所差距的.但是能夠雙頻同時輸出是該產品的一大亮點.

并且這款產品的KHz輸出的參數和MHz輸出的參數不盡相同,就比如在頻率穩定性上,KHz輸出的頻率穩定性是±30ppm,而在MHz輸出的時候卻是±20ppm或是±40ppm.詳見規格書.

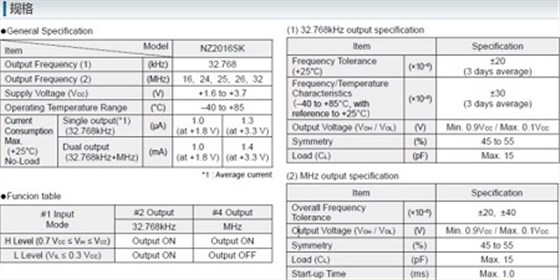

以下是該產品規格:

規格料號:

如咨詢?采購本網站登載的標準規格品時,請告知需要的“型名”、“頻率”以及“規格料號(如下表)”.
如需除此以外的規格,請向我們咨詢.

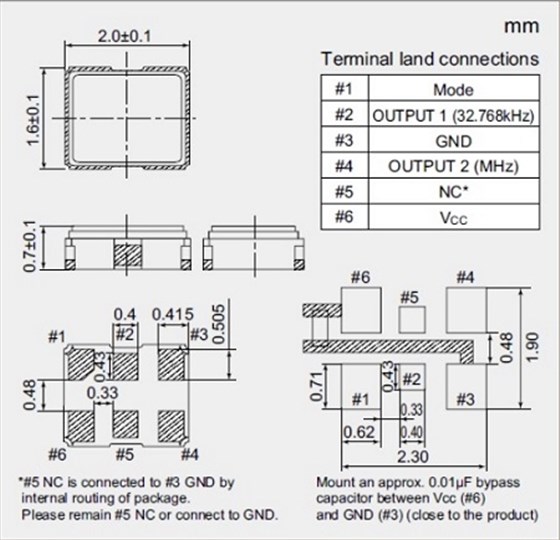

外形尺寸:
